Tento článek je určen pro zpřehlednění zapojení světla a různých kombinací vypínačů… Naleznete zde schémata zapojení vypínačů ke světlům – správné zapojení světel, schodišťového vypínače, křížového vypínače, impulzního relé a žaluziových ovladačů; zapojení vypínače řazení 1, 2, 5, 6, 6+6, 7.

Barvy vodičů, ale i možné poruchy v síti naleznete v článku Druhy sítí a jejich možné poruchy – Síť TN.
Schéma jak zapojit zásuvky, nebo prodlužovačky v článku Zapojení zásuvek, prodlužovaček atd.
Jaký je princip a jak zapojit proudový chránič naleznete v článku Jak funguje a jak zapojit proudový chránič.
Jak je to s tím HDOčkem a kdy jde „noční proud“? Koukněte na článek HDO a noční proud – jak to vlastně funguje?
Další odkazy na podobné články naleznete v kategorii Elektronika.

Níže naleznete tato zapojení:

Barvy vodičů a sítě

V České republice se v drtivé většině používají sítě TN-C (dříve) a TN-C-S. Více o těchto sítích, jejich výhodách, nevýhodách a jejich možných poruchách se můžete dočíst v článku Duhy sítí a jejich možné poruchy – Síť TN. Zde budou popsány barvy vodičů a jejich význam.

Elektrická síť má napětí 230 a 400 V. Dříve používané napětí 220 a 380 V se více než dvacet let (!) nepoužívá. Napětí 230 V lze naměřit mezi jakoukoliv fází a středním vodičem (tzv. „nulákem“), nebo PE/PEN. Napětí 400 V lze naměřit mezi dvěma libovolnými fázemi. Práci na elektrickém zařízení vždy provádějte ve vypnutém stavu. Před prací si kontrolujte beznapěťový stav spolehlivým měřícím přístrojem – ne „fázovkou“, nebo podobným zařízením. Návod jak změřit napětí v síti najdete v článku Základní měření přívodu el. energie.

V síti jsou pracovní a ochranné vodiče. Jak již jejich názvy napovídají, pracovní slouží k tomu, aby se po nich přenášela energie, která se přeměňuje na nějakou práci. Ochranný vodič má pouze funkci ochrany při poruše. Pracovní jsou vždy fázové vodiče (L), které mají barvu černou, hnědou a šedou. Dříve pouze černou a hnědou. Pracovní vodič je dále střední vodič (N; tzv. nulák), který má barvu světle modrou. V síti TN-C (není zde samostatný střední vodič) je střední a ochranný vodič společný (PEN), má barvu zelenou a žlutou. Ochranný vodič (PE) má barvu zelenou a žlutou a nikdy se nesmí přeznačovat!

Ochranný vodič
- Ochranný vodič – jeho správné zapojení je NEJDŮLEŽITĚJŠÍ!
- Až když je správně zapojen ochranný vodič, lze přistoupit k zapojování ostatních vodičů!
- Tzv. „kostra“, „zem“
- Není na něm proti zemi napětí
- V bezporuchovém stavu po něm nejde žádný proud
- Vyskytuje se v síti TN-S, ST-C-S
- Značí se PE (Protective Earth), svorky buď PE, nebo symbol uzemnění
- Barva zelená a žlutá
Ochranný vodič a zároveň nulový, nazýván pouze PEN
- Neplést s ochranným vodičem PE
- Zároveň ochranný a pracovní vodič
- Není na něm proti zemi napětí
- Vyskytuje se v síti TN-C
- Značí se PEN (Protective Earthing and Neutral conductor), svorky buď PEN, nebo symbol uzemnění
- Jeho minimální průřez je dle ČSN 33 2000–5–54, ed.3 10 mm² pro Cu a 16 mm² pro Al
- Barva zelená, zelená a žlutá na koncích označená světle modře
Fázový vodič
- Pracovní vodič – slouží k vedení proudu, který se přeměňuje na práci
- Tzv. „fáze“
- Je na ní proti zemi napětí
- Značí se L (Line), L1, L2, L3; svorky U, V, W, případně R, S, T, dříve i X, Y, Z
- Barva černá, hnědá, šedá
Střední vodič
- Pracovní vodič – slouží k vedení proudu, který se přeměňuje na práci
- Také nulový vodič, tzv. „nulák“
- Není na něm proti zemi napětí
- Značí se N (Neutral), svorky také N
- Barva světle modrá

Pokud nevíte, jak zapojit světlo, schoďišťák, křížák, jak zapojit žaluziový ovladač a hledáte na internetu schémata, většinou narazíte na „klasické liniové schéma“, kde se táhne jedním drátem fáze, na druhé straně schéma nulák atd. (viz obrázek níž). Jenže v opravdové instalaci se táhnou všechny 3 vodiče spolu (fáze, nula, ochranný) v jednom kabelu. Když pak potřebujete zapojit ovládání světel ze dvou, třech, nebo více míst může v tom vzniknout chaos. U všech zapojení se počítá s „moderním“ tažením kabelů v zemi (případně ve zdi; do země nelze použít kabely CYKYLo), nepoužívají se tedy instalační krabice pod stropem plné svorek a „věnečků“, případně Wago-svorek. Dodatečné instalační krabice v drtivé většině případů nejsou potřeba, takže tento způsob běžně nedoporučuji. Také se nepoužívají instalační trubky se samostatnými vodiči. Do běžné krabice KU68 s běžným přístrojem od ABB lze přivést cca 5 třížilových kabelů (CYKY-J 3×1,5) tak, aniž by byl nějaký větší problém je uvnitř zapojit.

Protože složitější zapojení už není tímto stylem kreslení moc přehledné, naleznete zde (hlavně u časových spínačů a žaluzií) i liniové schéma pro lepší pochopení funkce.

Zapojení křížového vypínače (ovládání světla ze třech a více míst). Každý drát tažen sólo…

Na obrázcích níže je znázorněno skutečné zapojení. V pevné elektroinstalaci se k propojení používají vždy kabely s plným měděným jádrem (ne slaněné!). U nás je zvykem (a řeší to i norma ČSN 33 2130) zapojovat vypínač tak, aby když se stiskne horní strana, tak se rozsvítí světlo. Tak to mají např. ABB a Schneider. Když zapojíte vypínač tak, aby potisk byl orientován správně, tak se bude stiskem na horní straně zapínat. Proti tomu např. Siemens, Legrand a Schneider to mají opačně. Při správné instalaci se vypínač zapíná na spodní straně. Proč to tak je? Vypínač je, řekněme z 95% vypnutý. Když bude ve vypnutém stavu horní strana stisknuta nebude se na klapku prášit. Má to svoji logiku… Dobré je taky zapojovat vypínače a přepínače tak, aby když se všechny stisknou na jedné straně (např. dole), tak světlo bude zhasnuto. V případě výpadku proudu pak člověk nemusí řešit, jestli bude po obnovení dodávky elektřiny někde něco svítit.

CYKY-J (nebo CYKYLo) 3×1,5 (starší barevné značení C) – hnědá, modrá, zelenožlutá
CYKY-O (nebo CYKYLo) 3×1,5 (starší barevné značení A) – černá, hnědá, šedá
CYKY-J 5×1,5 (starší barevné značení C) – černá, hnědá, šedá, modrá, zelenožlutá

Grafika v obrázcích, většinou by symboly měly odpovídat označení na výrobcích ABB

Druhy vypínačů

Vypínače jako „schodišťák“, „křížák“ apod. mají svoje číselné označení, které používají všichni výrobci. Jsou to tyto:

1 – Běžný spínač pro jedno světlo. Má jeden spínací kontakt.
1/0 – Tlačítko (např. zvonkové tlačítko).
1/0 + 1/0 s blokováním – Dvoutlačítko např. pro žaluzie. Pokud je jedno tlačítko sepnuto, nelze druhé stisknout.
2 – Vypínač přerušující dva pracovní vodiče (L i N).
3 – Vypínač přerušující tři pracovní vodiče (třífázový vypínač). Používá se např. v kuchyních k vypínání stacionárních spotřebičů (sporák, varná deska, …).
4 – Přepínač ON – OFF – ON s jedním přívodem a dvěma vývody. Slouží k zapínání dvou světel (ne však zároveň), nebo např. přepínání režimů svícení.
5 – Dva spínače s řazením č. 1 v jednom pouzdře. Tzv. „dvouklapka“. Používá se při rozsvěcení dvou samostatných světel z jednoho místa (obývák apod.)
6 – Tzv. „Schodišťák“. Používá se na místech, kde je potřeba ovládat světlo z více míst. Lze ho použít místo vypínače č. 1
6 + 6, nebo 5B – Zdvojený vypínač č. 6. Tzv. dvouklapka. Použití a zapojení je stejné jako u č. 6, ale v jednom pouzdře jsou dva vypínače, podobně jako u č. 5
7 – Tzv. „Křížák“. používá se na místech, kde je potřeba ovládat světlo z více než dvou míst
ABB označuje vypínače ještě „příponou“ S, So. Tyto vypínače mají navíc svorku pro N vodič, která slouží k napájení doutnavky při sepnutém vypínači = slouží pak jako signalizace zapnutí. Tato funkce se hodí např. pro vypínač osvětlení půdy, sklepů apod.

Připojení svítidla dvěma vodiči v síti TN-C (připojení svítidla na dva dráty), nebo TN-C-S

Ve starších elektroinstalacích se vyskytuje síť TN-C. V síti TN-C, jsou pouze fázové vodiče a společný střední a ochranný vodič PEN. Pokud se zapojuje světlo v takovéto instalaci a svítidlo není II. třídy* (má svorku pro uzemnění označenou symbolem uzemnění, nebo „PE“) je nutné vodič PEN připojit nejdříve na svorku uzemnění a teprve poté na svorku „N, nebo na objímku žárovky. Fázový vodič se připojí standardně na svorku L, nebo na střed objímky.

Naopak může nastat situace, kdy je síť TN-C-S (tři vodiče), ale svítidlo je II. třídy a má tedy svorkovnici pouze pro dva vodiče. Fázový vodič se pak připojí na svorku „L“ (střed objímky) a střední vodič (tzv. nulák) se připojí na svorku „N“ (okraj objímky). Ochranný vodič (PE, nebo symbol uzemnění, zelenožlutý vodič) se neuvažuje a není připojen. Je vhodné ho smotat pro případ, že by bylo svítidlo vyměněno a bylo potřeba ho použít.

* Elektrická zařízení spadají do několika tříd ochrany. V běžné elektroinstalaci se lze setkat převážně se zařízeními I. a II. ochranné třídě.

Zařízení třídy I mají svorku pro připojení ochranného vodiče (označenou písmeny PE, nebo symbolem uzemnění). Jsou to různá kovová svítidla, sporáky apod. které mají, ale nemusí mít kovový kryt. Ochranný vodič je vždy bezpodmínečně nutné k zařízení připojit!! Že je svítidlo ve velké výšce a není za běžného provozu přístupné (ochrana polohou) není žádný argument! Při opravě, nebo výměně světelného zdroje by mohlo dojít k úrazu elektrickým proudem.

Zařízení třídy II svorku pro připojení ochranného vodiče nemají a ani se zde nepoužívá. Ochrana před úrazem elektrickým proudem je zajištěna dvojitou, nebo zesílenou izolací; na zařízení je symbol dvou čtverečků. Se zařízeními II. třídy se lze setkat v domácnosti u většiny spotřebičů, které mají pouze dva vodiče – vysavače, mixéry, brusky apod.

Světelný obvod ovládaný z jednoho místa

V tomto světelném obvodu je zapojen jeden spínač a jedna, nebo více žárovek paralelně. Používá se v drtivé většině místností s jedním vchodem. Jako spínač se používá spínač s řazením 1, spínač s řazením 2 (stejný jako jednička, akorát odpojuje jak fázi, tak nulu), nebo spínač s řazením 5, což je vlastně dvojitá jednička, neboli „dvouklapka“ (používá se v ložnicích, obýváku, koupelně apod.).

Do instalační krabičky s přístrojem vede přívod (zespodu) kabelem CYKY-J 3×1,5. Vývod je veden stejným kabelem ke světlu.

Světelný obvod ovládaný z jednoho místa se dvěma světly

V tomto světelném obvodu je zapojen jeden spínač s řazením 5 a dvě světla. Používá se většinou v koupelnách, obýváku, ložnicích apod. Jedním vypínačem („dvouklapkou“) lze rozsvítit dvě světla. Jako spínač se používá spínač s řazením 5, což je vlastně dvojitá jednička.

Do instalační krabičky s přístrojem vede přívod (zespoda) kabelem CYKY-J 3×1,5. Vývod je veden dvěma kabely jednotlivým světlům.

Světelný obvod ovládaný ze dvou míst

V tomto světelném obvodu jsou zapojeny dva spínače a jedna, nebo více žárovek paralelně . Používá se na krátkých chodbách a na schodištích (přístup pouze ze dvou stran). Jako spínače se používají spínače s řazením 6, což jsou jednoduché přepínače. Lze použít i spínače s řazením 6+6, což je zdvojená šestka – dva samostatné spínače v jednom přístroji.

Do první instalační krabičky je přiveden kabel CYKY-J 3×1,5. Druhá krabička je připojena kabelem CYKY-O 3×1,5. Vývod do světla je opět veden kabelem CYKY-J 3×1,5.

Schéma zapojení vypínačů č. 6 (s doutnavkami)

Světelný obvod ovládaný z více než dvou míst

V tomto světelném obvodu jsou zapojeny tři a více spínačů a jedna, nebo více žárovek paralelně . Používá se na místech, kde je potřeba rozsvěcet z většího počtu míst; typicky větší chodby a schodiště. Jako spínače se používají spínače s řazením 7, na obou stranách zakončenými spínači s řazením 6.

Je důležité neprohodit přívody a vývody k vypínačům č. 7. Vždy na jednu stranu (třeba označenou šipkami) musí vést přívod od jednoho přepínače a z druhé strany vývod k dalšímu přepínači. Pokud by došlo k prohození dvou drátů (např. na svorky označené šipkami by šel třeba černý drát od jednoho přepínače a šedý drát od druhého) celé zapojení se bude chovat „divně“. Tato závada se špatně hledá, ale může k ní dojít, pokud z instalační krabičky „kouká“ spousta drátů a neví se které dráty patří do společného kabelu.

Do první (v podstatě je jedno do které) instalační krabičky je přiveden kabel CYKY-J 3×1,5. Druhá (a každá další) krabička je připojena kabelem CYKY-O 3×1,5. Vývod do světla je opět veden kabelem CYKY-J 3×1,5.

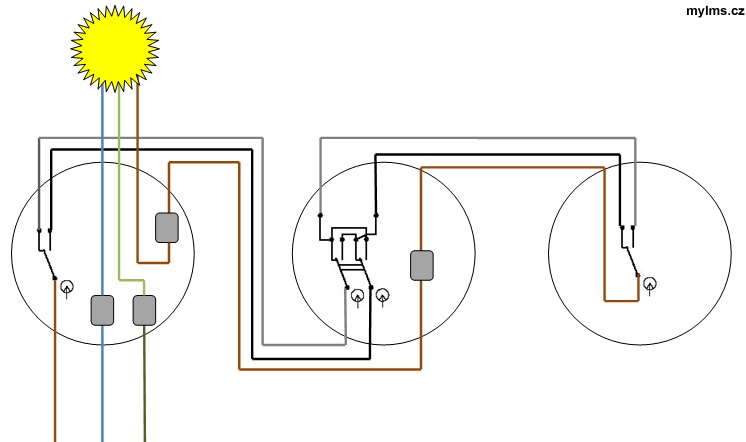

Zapojení vypínačů č. 6 a 7. – ovládání světla z více míst (přívod v první/poslední krabici)

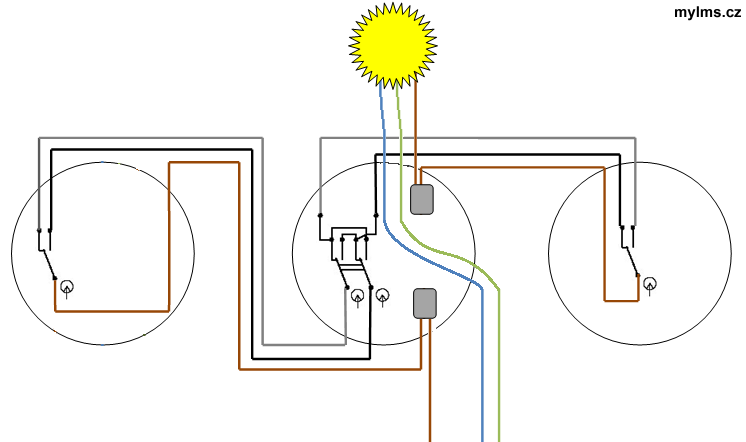

Zapojení vypínačů č. 6 a 7. – ovládání světla z více míst (přívod do jedné z prostředních krabic). Pokud je použitá běžná krabice KU68 a běžný strojek, není vůbec žádný problém všechny vodiče do přívodní/vývodní krabice umístit.

Schéma zapojení vypínačů č. 6 a 7. – ovládání světla z více míst

Odstranění problikávání LEDkových světel (nejen) při použití doutnavek ve vypínačích

S nástupem LEDkových světelných zdrojů (a úporných „žárovek“) se stále více lidí setkává s problikáváním svítidel. Problém vzniká tak, že kabely ke světlům (a zásuvkám, …) jsou vedeny spolu ve svazcích a i do kabelů, které jsou odpojené (vypnuté vypínačem) se indukuje napětí. Tímto napětím se nabíjejí kondenzátory ve spínaných zdrojích úsporných svítidel. U obyčejných žárovek tento problém neexistoval, protože na rozsvícení žárovky je potřebný několikanásobně velký proud. Celý problém ještě zhoršuje použití doutnavek jako orientačního osvětlení. U orientačních LEDek je to podobné. Ty většinou potřebují ještě větší proud. Přes orientační doutnavky (LEDky) vždy přímo prochází nějaký malý proud, který má úplně stejný účinek jako v odstavci výš. Rychlost blikání je pouze vyšší.

Odstranit tento jev je většinou poměrně snadné. Avšak ne vždy se podaří. Přímo ABB vyrábí k tomuto účelu tzv. kompenzátor, který se zapojí paralelně k svítidlu, ostatní výrobci mají v nabídce často něco podobného. Kompenzátor funguje tak, že napětí, kterým by se nabíjely kondenzátory ve zdroji svede proti nule. Pokud je jedním vypínačem zapínáno více světel (např. chodba), je možné do jednoho svítidla umístit obyčejnou žárovku (třeba 20W), která přebytečné napětí odstraní.

Kompenzátor ABB (zdroj obrázku elima.cz)

Nevidím do konkrétních zapojení různých výrobců. Ale určitě se jedná o RC člen, tedy většinou sériové zapojení kondenzátoru a rezistoru. Já většinou používám obyčejný RC člen 100 nF, 120 kΩ. Jeho cena je okolo 30 Kč. Někdy stačí zapojit jeden, případně dva kousky paralelně ke svítidlu. Tedy např. přímo na svorkovnici světla, kde má být zdroj s LED.

Problém s rušením rádia při použití LED svítidel

LEDkové (nejen LED, ale i zářivkové) osvětlení potřebuje už z principu nějaký napájecí zdroj. Některé, nejlevnější „LED žárovky“ mají pouze jednoduchý obvod z kondenzátoru a odporu. Ostatní svítidla potřebují většinou 12V napájecí zdroj. Jako napájecí zdroj je většinou použit spínaný zdroj (často nesprávně označován jako „trafo k LEDkám“). Ten má uvnitř spínací prvky, které generují rušení jež by mělo být pomocí vstupních a výstupních filtrů odstraněno.

S oblibou LED svítidel a snižováním jejich ceny klesá i kvalita těchto zdrojů. Nejlevnější zdroje nemají žádné filtry a tak generují rušení, které často ruší rádiový a někdy i televizní signál. Odrušení těchto zdrojů je téměř neřešitelný problém. Zdroj nemá jak vstupní, tak výstupní filtr, nemá PE (zdroj má dvojitou, nebo zesílenou izolaci, PE tedy není nutný) vodič a je v plastové, neodstíněné krabičce. Částečně může pomoci nacvaknutí na vstupní a výstupní vodiče feritový filtr podobně jako je na kabelech u počítače – u zdroje, u monitoru, USB kabely, … Tento filtr však nikdy nezajistí 100% odstínění, protože není přesně naladěn na frekvenci zdroje a rušivý signál vystupuje i z plastové krabičky.

Jediná možnost zamezení rušení je použít kvalitnější spínané zdroje. Těžko říct, který je kvalitní a který ne. Jako vodítko by mohlo sloužit několik znaků – zdroj by měl mít tři napájecí vodiče (zdroj pak většinou má vstupní filtr), měl by být v kovové krabičce (i děrované), v neposlední řadě by měl mít certifikaci CE. Neplatí to však vždy a i kvalitní dvouvodičově připojený zdroj může být kvalitní.

Osobně mám dobrou zkušenost se zdroji Mean Well. Vždy je lepší i z hlediska životnosti zdroje vybírat nějakou, alespoň střední třídu a ne úplně nejlevnější zdroje. Výkon zdroje by měl být dimenzovaný alespoň několik procent nad skutečný odběr svítidla.

Světelné obvody využívající specializované obvody

V době multifunkčních relé, programovatelných automatů a elektroniky již není potřeba používat, ač lety ověřené, zapojení pomocí vypínačů a přepínačů. Mnoho firem nabízí paměťová relé, schodišťové vypínače, pomocí kterých je výsledné zapojení jednodušší a často i levnější. U všech elektroinstalačních přístrojů se řiďte originálním návodem – zejména mezními parametry.

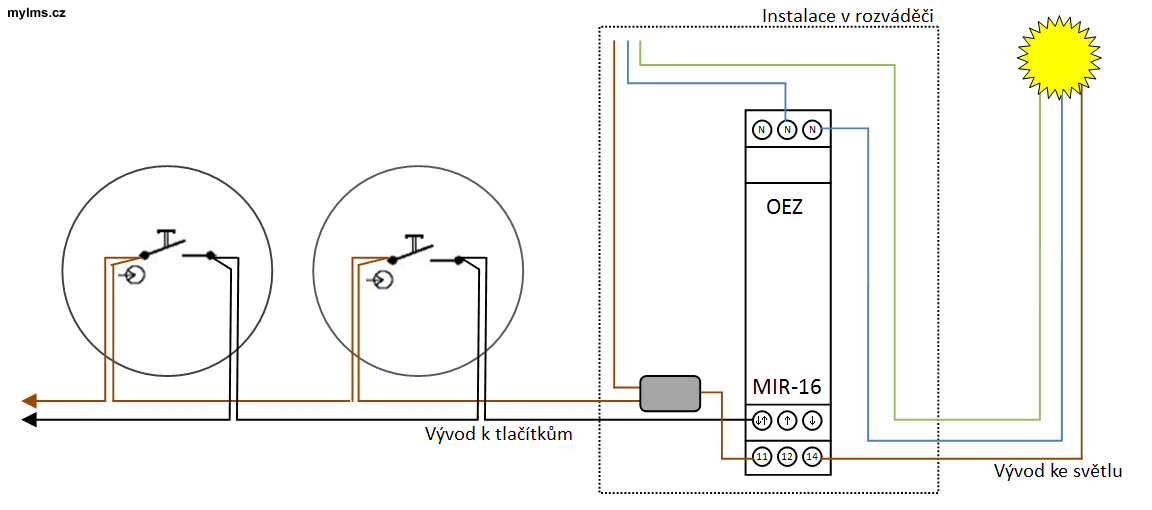

Světelný obvod ovládaný tlačítky z jednoho, nebo více míst

V tomto světelném obvodu je zapojen jeden, nebo více spínačů a jedna, nebo více žárovek paralelně . Toto zapojení lze použít pro ovládání světel např. na dlouhých chodbách, schodištích, obýváku s více přístupovými chodbami apod. Výhodou je, že k tlačítkům (řazení 1/0) se nemusí táhnout třížilový kabel, ale stačí pouze dvoužilový kabel menšího průřezu, řekněme 1 mm^{2 (viz odstavec níž)}. Ale i při stejném průřezu dvoužilového kabelu se šetří cca 3 Kč/m. Dále se používá pouze jeden typ spínačů a méně Wagosvorek.

Pozor na jištění ovládacího obvodu. Pokud bude impulzní relé zapojeno jako na obrázku níže a bude použit 10A předřadný jistič, je v ovládacím obvodu nutné použít kabel s průřezem alespoň 1,5 mm². To zabezpečí (musí vycházet impedance obvodu taková…), že v případě zkratu předřadný jistič vybaví. Ovládací obvod však takové proudy nepotřebuje, lze tedy použít kabel s menším průřezem a adekvátně nižším jističem. Řekněme 2A jistič a kabel s průřezem 0,5 mm²

V rozváděči je nainstalováno paměťové relé (cena cca 600 Kč), ke kterému je připojen přívod, signál z tlačítek a vývod ke svítidlům. Pokud je svítidel víc (třeba schodiště v paneláku), nebo jsou zapojena výbojková svítidla/zářivková je vhodné použít stykač, který je konstruován na vyšší zátěže. Při sepnutí/rozepnutí relé (sice ne příliš hlasitě) cvakne. Na to je potřeba dávat pozor při instalaci do domovního rozváděče poblíž obytných místností.

Pozor! Zapojení paměťových relé od jiných výrobců může vypadat jinak. Toto je zapojení pouze pro relé OEZ MIR-16. Pokud je použito více než 15 tlačítek s doutnavkami, je nutné připojit kompenzační blok OD-MIR-BK.

Schodišťový spínač ovládaný z jednoho, nebo více míst s časováním

V tomto světelném obvodu je zapojen jeden, nebo více spínačů a jedna, nebo více žárovek paralelně . Toto zapojení lze použít snad jen ve společných prostorech panelových domů. Princip je podobný jako výše (stejné jsou i tlačítka s řazením řazení 1/0), akorát se osvětlení po nastavené době samo zhasne. Je tedy nutné použít jiné relé a to typ MQX-16–100-A230 (cena cca 500 – 900 Kč). Některé typy poskytují i dodatečné funkce.

Zapojení je velice jednoduché. V rozváděči je nainstalováno relé, ke kterému je připojen přívod, signál z tlačítek a vývod ke svítidlům. Pokud je svítidel víc (třeba schodiště v paneláku), nebo jsou zapojena výbojková svítidla/zářivková je vhodné použít stykač, který je konstruován na vyšší zátěže. Při sepnutí/rozepnutí relé (sice ne příliš hlasitě) cvakne. Na to je potřeba dávat pozor při instalaci do domovního rozváděče poblíž obytných místností.

Pozor! Zapojení schodišťových relé od jiných výrobců může vypadat jinak. Toto je zapojení pouze pro relé OEZ MQX. Lze připojit maximálně 50 tlačítek s doutnavkou.

MQA-16–100-A230

Nastavení doby svícení: 0,5 – 10 min
Opětovným stisknutím se začne časovat od začátku
Relé sepne stisknutím tlačítka
Relé začne časovat povolením tlačítka (pokud se tlačítko zasekne, bude relé sepnuto nepřetržitě)

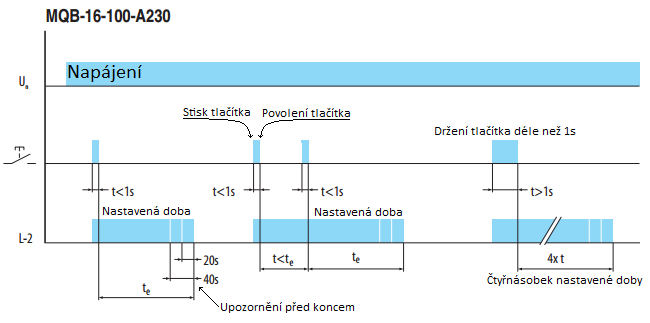

MQB-16–100-A230

Nastavení doby svícení: 0,5 – 10 min
Opětovným stisknutím se začne časovat od začátku
Relé sepne stisknutím tlačítka
Relé začne časovat povolením tlačítka (pokud se tlačítko zasekne, bude relé sepnuto nepřetržitě)

40 s a 20 s před koncem časování relé upozorní bliknutím žárovkami
Pokud bude tlačítko stisknuto déle než 1 s bude časování 4× delší

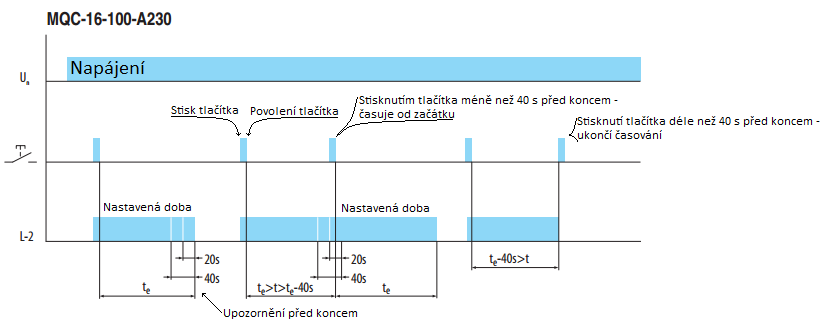

MQC-16–100-A230

Nastavení doby svícení: 3 – 60 min
Opětovným stisknutím více než 40 s před koncem se časování ukončí
Opětovným stisknutím méně než 40 s před koncem se časování spustí od začátku
Relé sepne stisknutím tlačítka
Relé začne časovat povolením tlačítka (pokud se tlačítko zasekne, bude relé sepnuto nepřetržitě)

40 s a 20 s před koncem časování relé upozorní bliknutím žárovkami

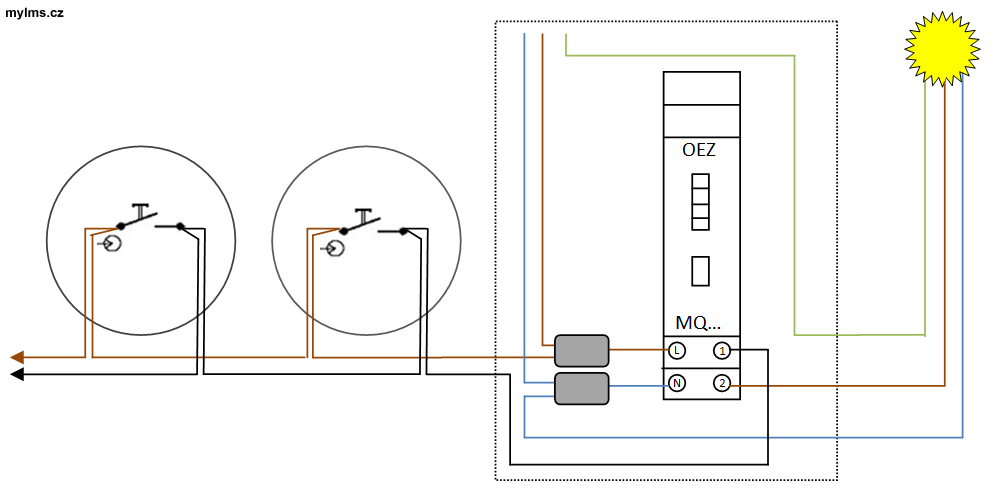

Zapojení schodišťového spínače OEZ MQ…-100-A230

Světelný obvod s pohybovým (PIR) čidlem s možností vypnutí

Ani nevím, proč to sem píšu… Zapojení je úplně stejné jako spínač pro ovládání osvětlení z jednoho místa. Zapojení světla je podle návodu.

Přívod je proveden kabelem CYKY-J 3×1,5, vývod ke světlu je kabelem CYKY-J 3×1,5. Pokud je to před dům, je dobré natáhnout kabel CYKY-J 5×1,5. Co kdyby bylo v budoucnu potřeba světlo trvale zapínat? Jako spínač slouží vypínač s řazením 1. Do světla je hnědým vodičem přivedena spínaná fáze. Pokud je vypínač zapnutý a je před čidlem pohyb, světlo se rozsvítí.

Barvy a označení svorek (vodičů) ve světle je pouze orientační. Je nutné se řídit původním návodem! S PE (symbol uzemnění) a N nebývá problém. Značení i barvy bývají standardní. Problém je u fázových vodičů, ty mohou mít barvu např. i bílou, nebo červenou (červená je často vývod z čidla, avšak to nemusí platit vždy). Zde slouží červená svorka jako vývod od PIR čidla a přívod k žárovce.

Světelný obvod s pohybovým (PIR) čidlem s možností trvalého zapnutí

Toto zapojení se používá velice často u vchodových dveří, před garáží, u stodoly apod. Je nainstalováno svítidlo s PIR čidlem, které reaguje na pohyb rozsvícením svítidla. V případě nutnosti je svítidlo možné zapnout trvale přepínačem. POZOR! Trvalým rozsvícením se připojí na výstup čidla fáze. Čidlo musí trvalé svícení umožňovat (většinou musí být reléové, ne tyristorové). Jinak hrozí jeho poškození! Je nutné zjistit zapojení návodu, případně konzultovat s výrobcem!

Přívod je proveden kabelem CYKY-J 3×1,5, vývod ke světlu je kabelem CYKY-J 5×1,5 (šedý vodič není použit). Jako vypínač slouží vypínač s řazením 1. Do světla je hnědým vodičem trvale přivedena fáze, ta jde na čidlo čidlo pohybu. V případě detekce čidlo sepne a připojí fázi na svorku L1 (označení záleží na výrobci, většinou se jedná o písmeno L s nějakým indexem), která je připojena na žárovku. Pokud chceme světlo rozsvítit přímo, sepneme vypínač, ten pošle po černém vodiči fázi přímo na žárovku (a výstup čidla; některá čidla se tím mohou poškodit!).

Ovládání žaluzií

V dnešní době čím dál línějších lidí není nad to si dům trošku ztechnizovat a zároveň zabezpečit. Čím dál modernější jsou předokenní žaluzie a rolety. Chrání soukromí, zvyšují bezpečnost a navíc zabraňují tepelným ztrátám domů… Ale co si budeme povídat…nějakou kačku to taky stojí.

Běžné žaluzie/rolety mají 4 vodiče. Ochranný, nulový (tzv. nulák) a dva vodiče, kterým se spíná směr rolování žaluzií. Připojením fáze na jeden z těchto drátů se volí směr – otevírání/zavírání. Většinou není možné připojit obě fáze najednou, protože by hrozilo poškození motoru. K ovládání slouží buď specializované „relé“, které umožňují řazení do skupin apod. Nevýhodou je jejich poměrně vysoká cena (min. 1000 Kč). Nebo běžné žaluziové spínače, které jsou mechanicky blokovány proti připojení obou fází do motoru současně. Výhodou je nižší cena (cca 200 Kč), ale nemožnost snadného vytvoření skupin (např. jedna centrálně ovládaná místnost, celý dům, …).

Vždy si přečtěte montážní návod od žaluzií a řiďte se jím!

Elektricky ovládané žaluzie z jednoho místa

Nejjednodušší, co si lze představit. Jedny žaluzie, jeden spínač. Jako spínač se používá specializované dvoutlačítko s řazením 2*1 (dva spínače 1), nebo 1/0+1/0 (dvě tlačítka). Tlačítka jsou často elektricky, nebo mechanicky blokována, aby nemohlo dojít k současnému sepnutí obou směrů. Přívod je přiveden kabelem CYKY-J 3×1,5 a vývod k žaluziím je veden buď dodaným kabelem (většinou mají žaluzie kabel z výroby), nebo kabelem CYKY-J 5×1,5. Jeden vodič zůstane nezapojen (je dobré ho zakončit např. Wago svorkou aby si někde neškrtl o fázi).

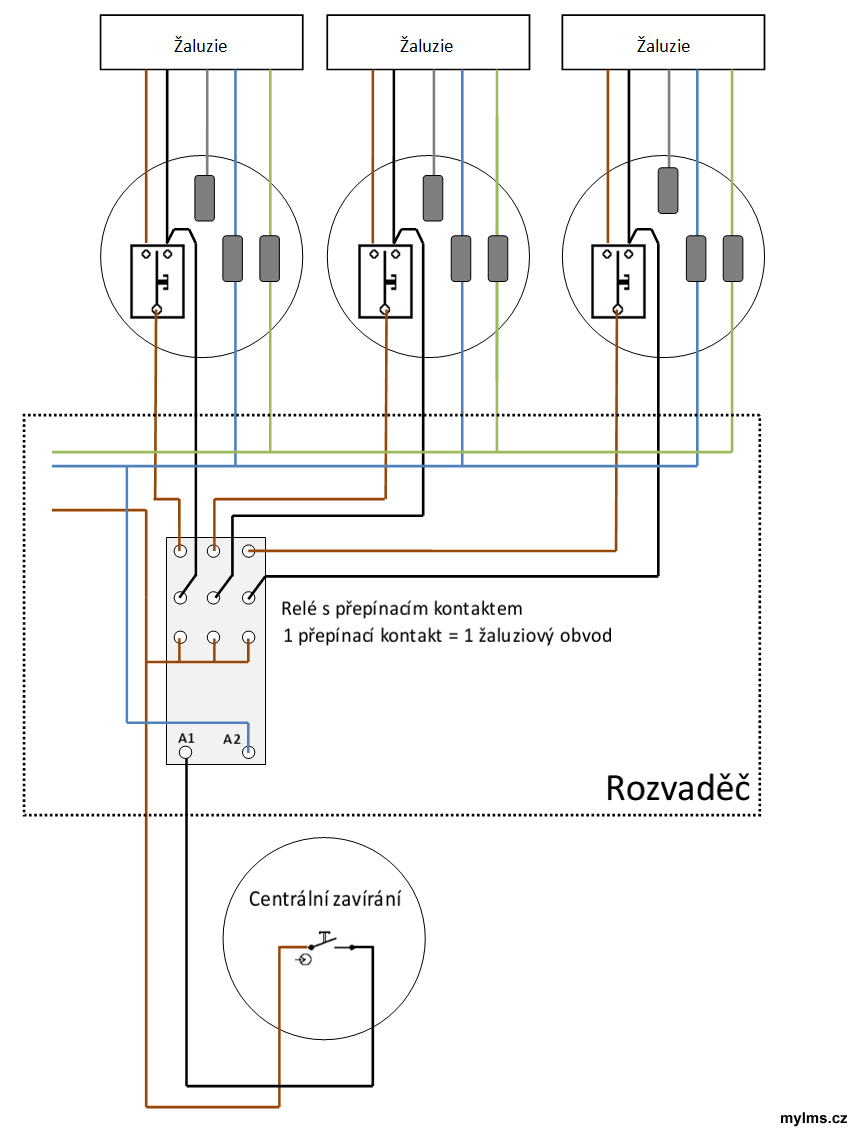

Elektricky ovládané žaluzie s centrálním zavíráním

Toto zapojení lze běžně provést s elektronickými „relé“. Nevýhodou je bohužel vyšší cena. V tomto zapojení lze každé žaluzie ovládat vlastním spínačem (jako ve schématu výš) a celek (skupinu) žaluzií zavřít centrálně jedním tlačítkem. Ovládací tlačítka jsou napájena přes rozpínací kontakt instalačního relé. Když je relé neaktivní (centrální zavírání není spuštěno), jde přes tento kontakt proud do ovládacího tlačítka a z něj do žaluzií. Jakmile je aktivováno centrální zavírání je napájení tlačítka přerušeno a proud jde přes spínací kontakt přímo do vodiče sloužícího k uzavření žaluzií. Toto zapojení je vhodné, pokud chcete mít jednoduché centrální zavírání a chcete ušetřit. Jinak nedoporučuji toto zapojení realizovat a raději použít specializovaná „relé“ k ovládání žaluzií.

K jednotlivým vypínačům je nutné táhnout kabel CYKY-J 5×1,5. Jeden vodič zůstane jako rezerva. Hnědý slouží jako napájení tlačítka. Černý slouží na centrální zavírání. V rozvaděči je nutné použít relé s tolika kontakty, kolik se bude ovládat žaluzií (případně víc relé). Černé dráty k vypínačům nelze spojit, protože by se žaluzie navzájem ovlivňovaly. Žaluzie jsou zavírány pouze po dobu stisknutí tlačítka „Centrální zavírání“. Lze použít časové relé (např. MCR, nebo CRM-81J) na prodloužení impulzu tak, aby se jedním krátkým stisknutím žaluzie uzavřely.

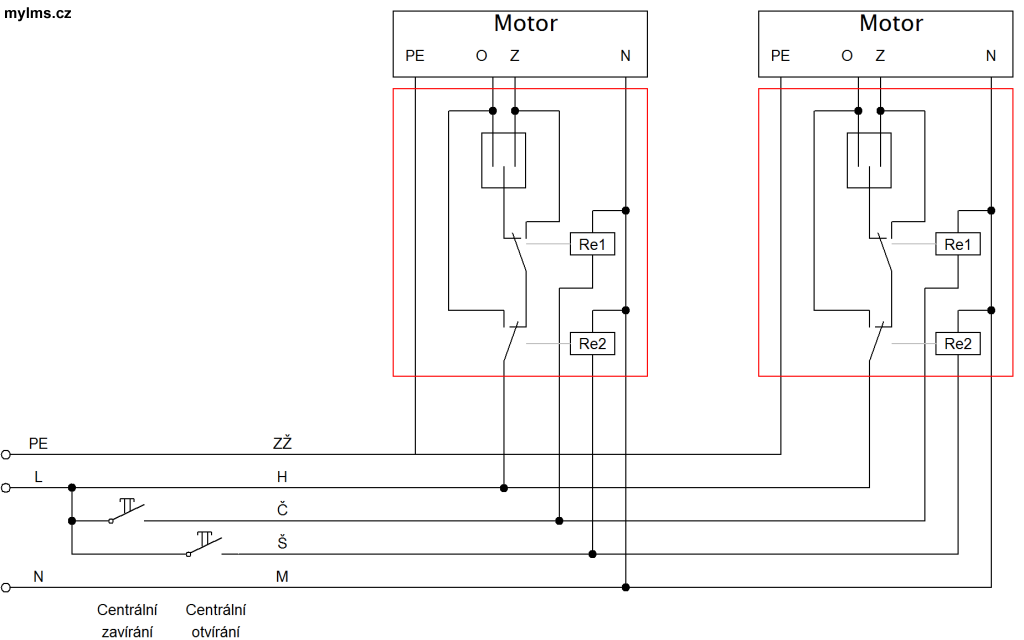

Elektricky ovládané žaluzie s centrálním a otevíráním a zavíráním

Toto zapojení lze běžně provést s elektronickými „relé“. Nevýhodou je bohužel vyšší cena. V tomto zapojení lze každé žaluzie ovládat vlastním spínačem a celek (skupinu) žaluzií zavřít i otevřít centrálně jedním tlačítkem. V každém žaluziovém ovladači jsou potřeba dvě relé s ovládací cívkou na 230 V. Buď lze použít instalační relé, což přiblíží cenu profi výrobku, který je pro tuto aplikaci určen (takže se to nevyplatí dělat), nebo si něco „dobastlit“ např. z takovýchto relátek, což už zase není tak „čisté“; takže toto zapojení berte spíše jako zajímavost – nedoporučuji toto zapojení realizovat a raději použít specializovaná „relé“ k ovládání žaluzií.

K jednotlivým vypínačům je nutné táhnout kabel CYKY-J 5×1,5. Hnědý slouží jako napájení. Černý slouží centrálnímu zavírání, šedý slouží k centrálnímu otevírání.

Při běžném provozu je tlačítko napájeno hnědým drátem přes rozpínací kontakt relé RE1 a RE2. Lze tedy manuálně otevírat i zavírat každou žaluzii zvlášť.
Stisknutím centrálního zavírání se připojí na černý drát fáze, což způsobí sepnutí relé RE1 (odpojí se místní ovládání). Fáze z hnědého drátu je přes rozpínací kontakt relé RE1 připojena na motor (zavírání).
Stisknutím centrálního otevírání se připojí na šedý drát fáze, což způsobí sepnutí relé RE2 (odpojí se místní ovládání) . Fáze z hnědého drátu je přes spínací kontakt relé RE2 připojena na motor (otevírání).

Ono na tom celkem nic není. Pokud jste začátečníci, určitě si přizvěte profíka, který poradí. Stejně by elektrickou instalaci měl zapojovat pouze člověk s patřičným oprávněním! Lepší je 3× se zeptat, než něco jednou „zvorat“. Napadá vás, co ještě doplnit? Pište do komentářů…

PS.: Myslím, že k poslednímu obrázku netřeba vkládat další komentář.
