Viz Vyderžaj pianer a Generátor obdélníku (jako astabilní klopný obvod) a Taktovací relé (jako monostabilní klopný obvod).

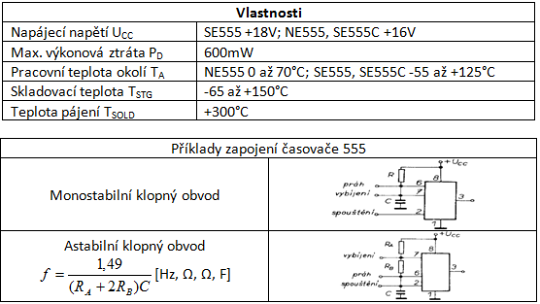

Další schémata a výpočty naleznete v článku Zapojení časovače 555.
- Jedná se o jeden z nejuniverzálnějších integrovaných obvodů.
- Je to vlastně řízený časovač se spouštěním a resetem.
Jde o analogově-digitální zapojení, které se skládá ze dvou vstupních komparátorů. Za komparátory následuje klopný obvod R-S, invertující zesilovač s doplňkovými tranzistory pro malý výkon, dále výstupní tranzistor s otevřeným kolektorem, jehož výstupní napětí je ve fázi se vstupním napětím tehdy, je-li mezi jeho kolektorem a přívodem napájecího napětí zapojen pracovní rezistor. Odporový dělič na vstupu zabezpečuje „konstantní“ napětí (2/3 napájecího napětí a 1/3 napájecího napětí) jako referenční pro oba komparátory.
Blokové schéma
[reklama]
Blokové schéma časovače 555
- 1 – zem
- 2 – spouštění
- 3 – výstup
- 4 – nulování
- 5 – řídící napětí
- 6 – práh
- 7 – vybíjení
- 8 – UCC kladné napájecí napětí
- K – komparátory
- KO – klopný obvod R-S
- VS – výstupní úrovně
- T – vybíjecí tranzistor s otevřeným kolektorem
