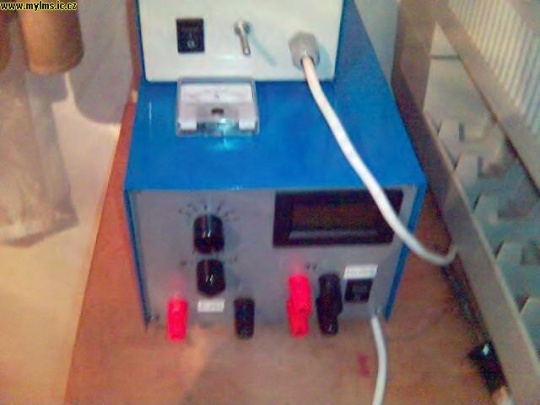

Jedná se o tento zdroj, který sme stavěli ve škole. Výstupní napětí je 0–30VDC a výstupní proud 0–3A (doporučuji použít větší chladič koncového tranzistoru s nejlépe aktivním chlazením nebo tento zdroj (vylepšená verze zdroje předchozího)). Jak tak různě procházím internet tak zjišťuju že ho má doma snad každej 😀
[reklama]
Jo a předem se omlouvám za kvalitu fotek, foťil jsem to mobilem SE K700i, kterej se mi asi 10 minut po focení totálně seknul, ale nakonec se rozchodil, takže pohoda 🙂

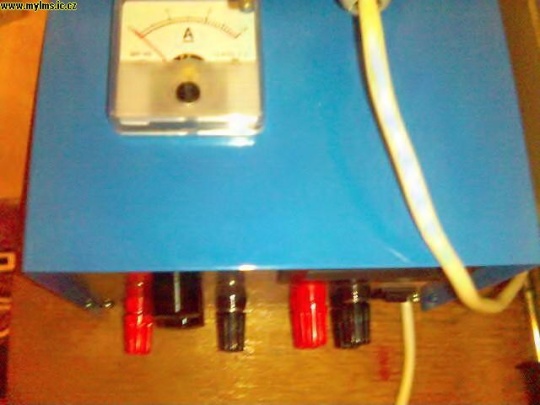

Jsem si do zdroje přidal úplně novej Ampérmetr
Sem si myslel že jsem největší borec na světě. Ampérmetr ve zdroji… 😀
Udělal jsem „zátěžovou zkoušku“ – připojil jsem na zdroj odpor (0,48Ohm) a nechal to půl hodiny bejt. Bralo to 2A, takže v pohodě. Výkonovej tranzistor hořel vždycky až tak při 3 A. Chladič byl horkej jak svině. Ani ten odpor tak nehžnul… Jdu kolem zdroje a najednou slyším takový prsknutí a „brum“ jak když zkratujete trafo. Rychle jsem to vypnul a řek : „Do píči. A zdroj je v prdeli“… Ze zdroje šel takovej nenápadnej dým. Tak sem ho otevřel. To co jsem viděl mi…ani dech nevyrazilo 🙂

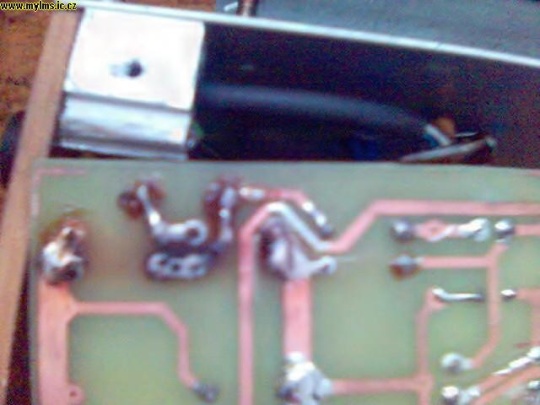

Vypálenej usměrňovač (ze strany spojů)

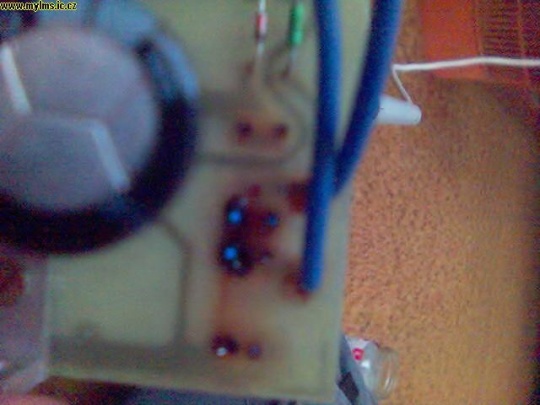

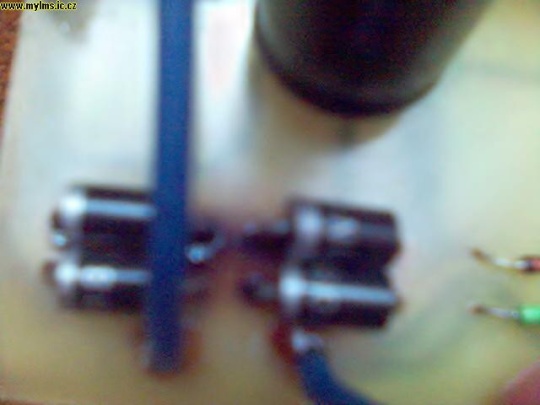

Vypálenej usměrňovač (ze strany součástek)

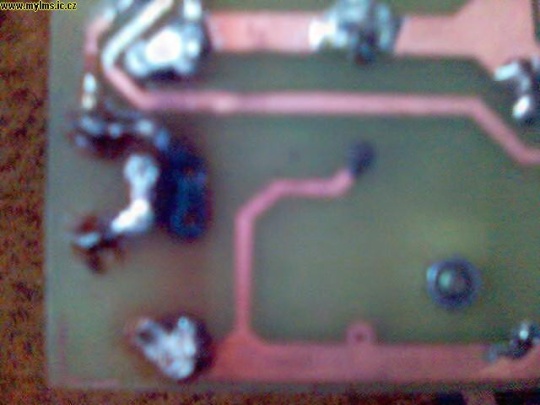

Diody jsem vyházel – to černý je bejvalá cesta (asi se vypařila 😀 )
Vypadá to docela extrémě, ale nikomu bych to nepříl vidět a hlavně cejtit 😀

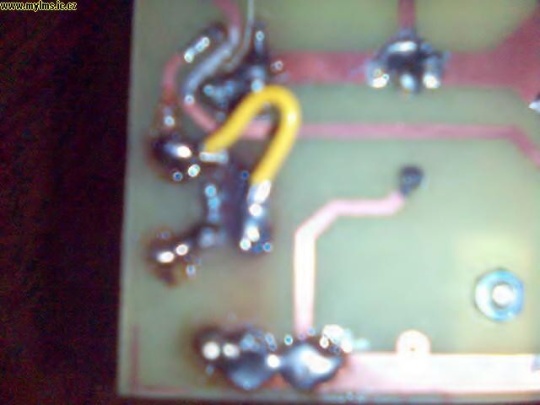

Vyměnil jsem diody a udělal stylovou propojku
Ozkoušel jsem to, bohužel zdroj nešel regulovat, tak jsem musel ještě vyměnit výkoňák… Po výměně výkonového tranzistoru nastala zkouška. Vše fungovalo perfektně. Ejhle! Nefakal úplně novej Ampérmetr, kterej ve zdroji není ani 5 hodin 🙁 Vlastně když to vyhořelo, tak jsem si všimnul, že bylo nějak zamlžený (zakouřený) sklíčko…zevnitř… „Kurva, budu ho muset rozdělat…“

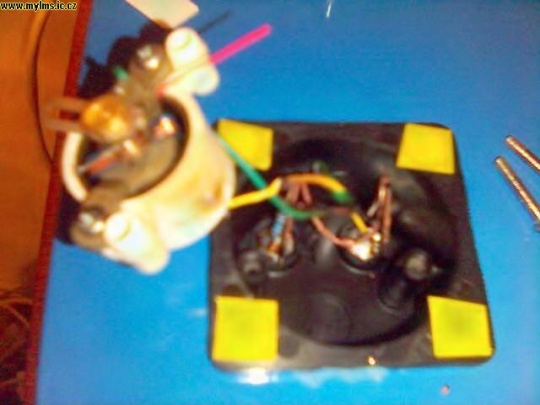

Tak jsem to otevřel…Včechny dráty uvnitř byly úplně spečený

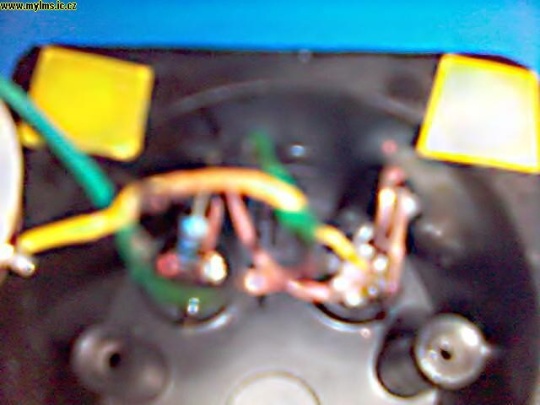

„Detail“ (v rámci možností 😀 ) přepálených drátků v Ampérmetru
Ta červená čára, to je zkrat přes přepálenou izolaci, kterou způsobil rozžhavený bočník
