Pracovní třídy zesilovačů

• rozlišujeme podle volby pracovního bodu
• existují 4 pracovní třídy zesilovačů : A, B, AB, C

Zesilovač třídy A

Je charakterizován tím, že tranzistorem prochází proud po celou dobu periody vstupního střídavého signálu.

• proti ostatním třídám má nejmenší zkreslení
• má malou energetickou účinnost
• zesilovače v této třídě pracují s malým výkonem, proto energetická účinnost není podstatná
• používá se v zařízeních bateriově napájených a nebo tam, kde je potřeba šetřit el. energií

Nedostačuje-li zesílení jednoho tranzistoru, nebo je-li potřeba využít v určitých vlastností různých zesilovacích stupňů, zařazuje se několik zesilovacích stupňů za sebou. [reklama]

U tranzistoru zapojeného jako zesilovač

leží napětí kolektor-emitor U_CE v budícím rozsahu mezi U_CEsat a napájecím napětím Ub. V praxi je pracovní bod ve třídě A nastavován na U_CE = U_b/2. U tranzistoru jako bezkontaktního spínače existují jen dva stavy: uzavřený, nebo otevřený (vodivý)

Nastavení pracovního bodu

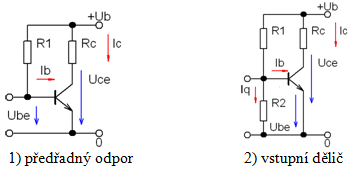

Nejběžnější zapojení tranzistoru je se společným emitorem. Při činnosti tranzistoru musí mít báze NPN tranzistoru stále kladný potenciál proti emitoru (u PNP naopak). Vstupní signál může budit jen v rozpětí lineární části vstupní charakteristiky, jinak by mohlo dojít ke zkreslení tvaru signálu. Ke splnění tohoto požadavku je nutné na vstup tranzistoru přivést potřebné předpětí. Předpětí báze se nastavuje buď předřadným odporem (1) z napájecího napětí, nebo vstupním děličem (2). Vstupní dělič je odolnější proti rozptylu parametrů i proti kolísání okolní teploty.

Zapojení čtyřpólu (dvojbranu) má čtyři vývody, tranzistor má vývody 3 a proto je nutné připojit jeden vývod společný pro vstup i výstup. [reklama] Rozlišujeme 3 základní zapojení SB (společná báze), SE (společný emitor) a SC (společný kolektor). Každé z těchto zapojení má své výhody i nevýhody. Nejpoužívanější zapojení je se společným emitorem (SE), protože má největší zesílení Vu, Vi, i Vp Příklad zapojení tranzistoru se společným emitorem.

Tranzistory jsou zesilovací polovodičové prvky. Je možno je dělit na bipolární a unipolárnítranzistory podle toho, zda se na zesilování podílí oba typy nosičů nábojů (vodivostní elektrony a díry), nebo jen jeden typ nosičů.
