Původní plechová bedna s pertinaxovou základnou měla několik nevýhod. Ta hlavní byla že měla málo vývodů (1 x regulovatelných 30VDC, 1×5VDC, 1×7VDC), další že se do ní už nic nevešlo protože byla dělaná opravdu jen na zdroj (původě se ani nepočítalo s jiným vývodem než na 30V).
[reklama]
Od kámoše jsem získal tuto bednu (už s výstupy). Původně v ní měl zdroj z počítače a výstup 5 a 12V. Já to všechno vyházel, udělal díru na voltmetr a celkově překuchal tak, aby se do toho dal nacpat původní zdroj.
Tady je oprava původního zdroje (shořel usměrňovač, ampérmetr a výk. tranzistor). Tady najdete schéma tohoto zdroje (na internetu poměřně obvyklé schéma :))

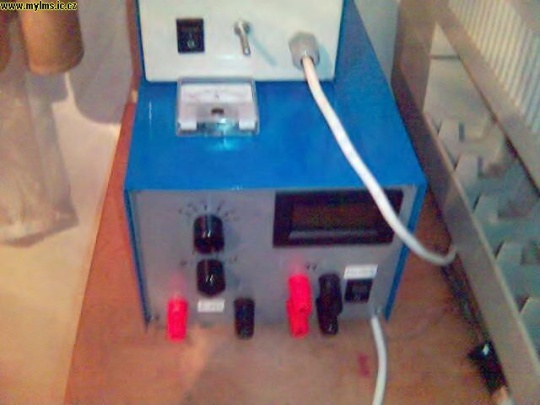

Původní zdroj (na něm je „homemade“ pájka)

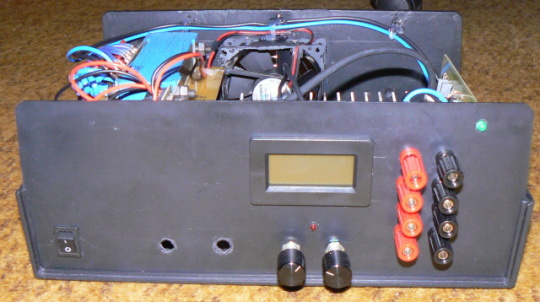

Stále nedodělaný předek

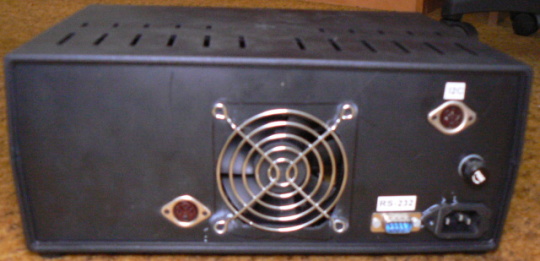

Zadní strana. Použitý je jen napájecí konektor, větrák a pojistka

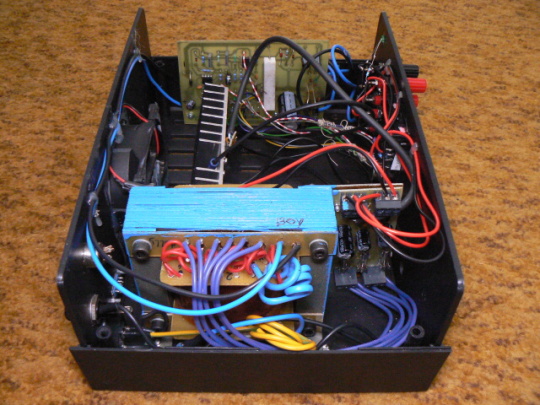

Vnitřek zdroje (Vlevo trafo se zdrojem pro ventilátor, voltmetr a 5V zdroj)

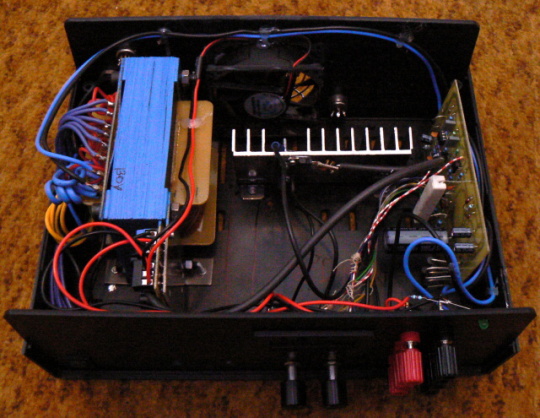

Detail na desku 30V zdroje a výkonový tranzistor na chladiči před větrákem

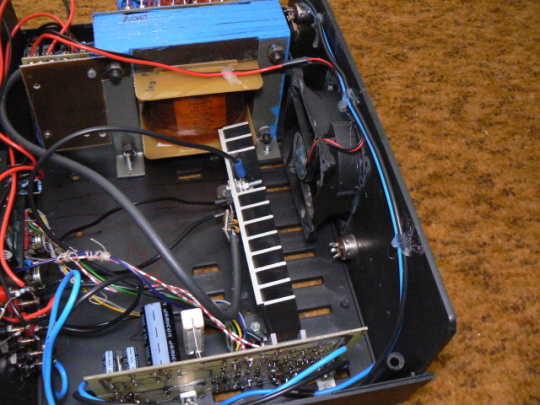

Celý zdroj z boku

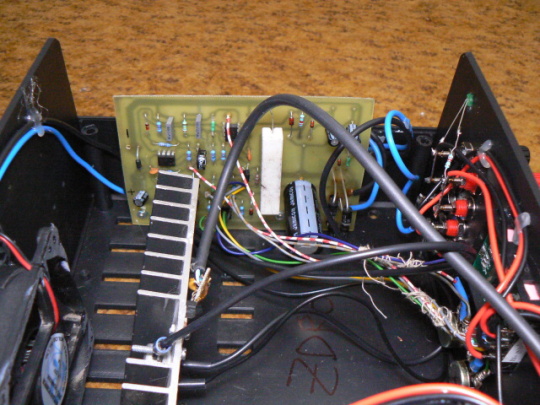

Opět deska 30V zdroje a chladič. Vlevo výstupy, voltmetr a regulace U a I
